Źle dobrane instalacje chłodnicze generują w zakładzie produkcyjnym trzy rodzaje strat. Pierwsza to koszty energii: przewymiarowany agregat dobrany z mocą większą niż rzeczywiste zapotrzebowanie zakładu przez większość roku pracuje przy obciążeniu częściowym, poza zakresem najwyższej sprawności, a nadwyżkę zużytej energii widać w każdym rachunku. Druga to przestoje, bo przeciążony lub wyeksploatowany układ chłodzenia zatrzymuje proces technologiczny, a koszt nieplanowanego postoju to nie tylko naprawa, lecz przede wszystkim utracona produkcja. Trzecia to spadek wydajności: niestabilna temperatura medium chłodzącego obniża parametry procesu, skraca żywotność narzędzi i zwiększa odsetek braków.
Poprawny dobór systemu chłodzenia zaczyna się od bilansu cieplnego zakładu, czyli zestawienia rzeczywistych zysków ciepła z procesów, maszyn i budynku. Na tej podstawie określa się wymaganą moc chłodniczą, analizuje pracę układu przy obciążeniu częściowym i dopiero wtedy wybiera technologię – agregat wody lodowej, układ z freecoolingiem lub system z odzyskiem ciepła. Pominięcie któregokolwiek z tych kroków to prosta droga do strat opisanych powyżej.
W artykule wyjaśniam, jak dobrać przemysłowe instalacje chłodnicze: od przygotowania bilansu cieplnego, przez kryteria wyboru technologii, po odzysk ciepła, który pozwala odebrać część poniesionych kosztów energii.
Dlaczego instalacje chłodnicze generują straty?
Straty w instalacjach chłodniczych mają cztery główne źródła: błędny dobór systemu, brak modernizacji, niewłaściwe parametry pracy i zaniedbany serwis. Każde z nich działa inaczej, ale skutek jest wspólny – zakład płaci za energię, której proces nie potrzebuje.
Błędny dobór systemu chłodzenia
To strata wpisana w instalację od pierwszego dnia. Dobór bez bilansu cieplnego kończy się mocą nieadekwatną do zapotrzebowania. Przewymiarowany agregat taktuje: sprężarka często startuje i po chwili się wyłącza, a każdy rozruch zużywa więcej energii niż praca ciągła i przyspiesza zużycie mechaniczne. Niedowymiarowany – nie osiąga zadanej temperatury w szczycie obciążenia i to proces technologiczny płaci za brakującą moc.
Brak modernizacji przestarzałego układu
Starsze agregaty regulują wydajność w trybie załącz/wyłącz, podczas gdy sprężarki z falownikiem płynnie dostosowują moc do chwilowego zapotrzebowania. Stare układy nie wykorzystują też freecoolingu, czyli chłodzenia powietrzem zewnętrznym, a w polskim klimacie przez znaczną część roku temperatura na zewnątrz pozwala chłodzić wodę bez uruchamiania sprężarek.
Do tego dochodzą przepisy: unijne rozporządzenie o F-gazach ogranicza dostępność czynników chłodniczych o wysokim współczynniku GWP, więc serwis wyeksploatowanego układu na wycofywanym czynniku z roku na rok robi się droższy i trudniejszy. Z tych powodów przemysłowe instalacje chłodnicze sprzed kilkunastu lat potrafią generować koszty, których nowy układ by nie wytworzył.
Niewłaściwe parametry pracy instalacji chłodniczej
Temperatura wody lodowej ustawiona niżej, niż wymaga proces technologiczny, podnosi zużycie energii: im niższa temperatura odparowania, tym większą pracę musi wykonać sprężarka, żeby uzyskać ten sam efekt chłodniczy. Ustawiona wyżej nie odbiera ciepła z procesu w wymaganym tempie, czego skutki opisałem wyżej.
Drugi parametr to ciśnienie skraplania. Stała, wysoka nastawa oznacza, że sprężarka pracuje tak samo ciężko zimą, jak latem, choć przy niskiej temperaturze zewnętrznej skraplacz mógłby oddawać ciepło przy niższym ciśnieniu, a układ zużywałby mniej energii. Brak regulacji ciśnienia skraplania to strata obecna przez większość roku.
Trzeci obszar to przepływy. Pompy obiegowe pracujące ze stałą prędkością tłoczą pełny strumień wody niezależnie od zapotrzebowania, a zbyt mała różnica temperatur między zasilaniem a powrotem oznacza, że układ przepompowuje wodę, która nie zdążyła oddać ciepła – energia pomp idzie w obieg, nie w chłodzenie.
Czwarty to sterowanie pracą sprężarek: źle ustawiona histereza i kolejność załączania prowadzą do taktowania – częstych rozruchów, które zużywają energię i mechanicznie wykańczają sprężarki.
Do tego dochodzi brak regulacji czasowej, instalacja chłodzi z pełną intensywnością także wtedy, gdy produkcja stoi.
Wszystkie te błędy wynikają z nastaw, czyli wartości zadanych w sterowniku układu – to najtańsze do usunięcia źródło strat w instalacjach chłodniczych, bo korekta nie wymaga wymiany żadnych urządzeń.
Brak regularnego serwisu
Sprawność przemysłowych instalacji chłodniczych degraduje się stopniowo i niezauważalnie. Zabrudzony skraplacz podnosi temperaturę skraplania, a sprężarka musi wykonać większą pracę przy tym samym efekcie. Ubytek czynnika chłodniczego obniża wydajność układu na długo przed tym, zanim wywoła awarię. Osady w wymiennikach pogarszają przekazywanie ciepła. Żaden z tych procesów nie zatrzymuje instalacji z dnia na dzień – dlatego rachunki rosną miesiącami, zanim ktoś zacznie szukać przyczyny. Dla większych układów regularne kontrole szczelności to nie wybór, lecz obowiązek wynikający z przepisów F-gazowych.
Jak dobrać instalację chłodniczą do zakładu przemysłowego?
Żeby dobrać instalację chłodniczą, trzeba najpierw poznać zakład: obiekt, proces produkcji, rzeczywiste zapotrzebowanie na chłód i warunki, w jakich układ będzie pracował. Dopiero na tej podstawie wybiera się technologię i moc urządzeń.
Wielkość i charakter chłodzonego obiektu
Najpierw trzeba ustalić, co ma być chłodzone, bo od tego zależy temperatura, jaką układ musi wytworzyć. Klimatyzacja hali i pomieszczeń pracuje na wodzie lodowej na tyle zimnej, żeby chłodnice mogły również osuszać powietrze. Chłodzenie maszyn – hydrauliki, sprężarek powietrza, pieców – przebiega przy temperaturach wyższych. Magazyn chłodniczy i mroźnia wymagają z kolei temperatur, których woda lodowa nie obsłuży – potrzebny jest osobny układ z bezpośrednim odparowaniem czynnika z glikolem lub amoniakiem.
Architektura instalacji wody lodowej wynika z wymaganych temperatur odparowania i specyfiki odbiorników. Zasilanie układów wysokotemperaturowych (np. serwerowni) z poziomu najzimniejszego odbiornika obniża COP sprężarek i powoduje niekontrolowane osuszanie powietrza. Z tego powodu stosuje się osobne sekcje ssawne lub niezależne układy chłodnicze. Dodatkowo ciągły tryb pracy magazynu i serwerowni wymusza niezależność od harmonogramu produkcji oraz dedykowaną redundancję.
Do zapotrzebowania na chłód trzeba doliczyć zyski ciepła przez przegrody budynku: wysoka, przeszklona lub słabo izolowana hala przejmuje latem więcej ciepła niż zwarty, ocieplony obiekt. Na tym etapie sprawdza się też, gdzie staną urządzenia: czy jest miejsce na maszynownię, czy dach przeniesie ciężar agregatu i którędy poprowadzić rurociągi.
Zapotrzebowanie na chłód i bilans cieplny
Wymaganą moc instalacji chłodniczej wyznacza bilans cieplny: zestawienie zysków ciepła od maszyn, ludzi, oświetlenia, wentylacji i przegród budynku. Liczy się nie tylko wartość szczytowa, ale i profil zmienności: dobowy i sezonowy. Układ dobrany wyłącznie pod szczyt przez większość roku pracuje przy obciążeniu częściowym, dlatego moc dzieli się na kilka mniejszych agregatów albo stopni wydajności, które dopasowują się do rzeczywistego poboru chłodu. Tak podzielona moc ogranicza taktowanie i straty z przewymiarowania.
Proces produkcji i wymagana temperatura chłodzenia
Z procesu produkcji wynikają dwa parametry: ilość ciepła do odebrania i temperatura, jakiej wymaga technologia. Formy wtryskowe, piece indukcyjne, sprężarki powietrza czy maszyny skrawające oddają ciepło w różnych ilościach i przy różnych temperaturach wody chłodzącej. Ta temperatura przesądza o kosztach eksploatacji całej przemysłowej instalacji chłodniczej: im wyższa może być, tym mniej energii zużywa sprężarka i tym dłużej w roku da się korzystać z freecoolingu zamiast chłodzenia sprężarkowego. Znaczenie ma też tryb pracy zakładu – produkcja ciągła, dwuzmianowa czy sezonowa oraz wrażliwość procesu na wahania temperatury. Od niej zależy, czy w układzie potrzebny jest zbiornik buforowy, który stabilizuje temperaturę wody przy zmiennym poborze chłodu, oraz rezerwa mocy.
Warunki pracy instalacji chłodniczej
Obliczeniową temperaturę zewnętrzną przyjmuje się dla najgorętszego okresu roku, bo wyznacza warunki pracy skraplaczy. Agregat dobrany na zbyt optymistyczną wartość traci wydajność w upał, a w skrajnym przypadku zatrzymuje go zabezpieczenie wysokiego ciśnienia – dokładnie wtedy, gdy chłód jest najbardziej potrzebny. Zapylenie typowe dla zakładów produkcyjnych przyspiesza brudzenie wymienników, co trzeba uwzględnić w doborze i w planie serwisu. Instalacja prowadzona na zewnątrz wymaga zabezpieczenia przed zamarzaniem, zwykle roztworem glikolu, który obniża wydajność wymiany ciepła i musi być uwzględniony w obliczeniach. Do tego dochodzą ograniczenia miejsca, dopuszczalny hałas przy granicy działki oraz wybór czynnika chłodniczego zgodnego z rozporządzeniem F-gazowym tak, żeby przemysłowe instalacje chłodnicze projektowane dziś nie wymagały wymiany czynnika za kilka lat.
Najczęściej stosowane rozwiązania chłodnicze
Wybór technologii zamyka opisany wyżej proces doboru. Do dyspozycji są układy pośrednie z agregatami wody lodowej, instalacje z bezpośrednim odparowaniem czynnika, freecooling oraz agregaty absorpcyjne – każde z tych rozwiązań obsługuje inny zakres temperatur, mocy i zastosowań.
Rodzaje przemysłowych instalacji chłodniczych
Przemysłowe instalacje chłodnicze dzieli się przede wszystkim według sposobu, w jaki chłód trafia do odbiorcy.
Układ pośredni z wodą lodową lub glikolem – czynnik chłodniczy pozostaje zamknięty w agregacie, a chłód rozprowadza woda. To rozwiązanie elastyczne i bezpieczne dla hal z ludźmi, standard w klimatyzacji dużych obiektów i chłodzeniu procesów technologicznych.
Układ z bezpośrednim odparowaniem – czynnik chłodniczy odparowuje w chłodnicy bezpośrednio przy odbiorcy. Mniej elementów pośrednich oznacza wyższą sprawność, ale czynnik krąży w całej instalacji, co przy obowiązkowych kontrolach szczelności ma znaczenie. Typowe zastosowania: klimatyzacja precyzyjna serwerowni i pomieszczeń technicznych.
Freecooling – chłodzenie powietrzem zewnętrznym przez dry coolery (chłodnice wentylatorowe), samodzielne albo zintegrowane z agregatem. W polskim klimacie pracuje przez chłodniejszą część roku i wtedy jedynym kosztem chłodu jest energia wentylatorów i pomp.
Agregaty absorpcyjne – wytwarzają chłód z ciepła zamiast z energii elektrycznej. Mają sens tam, gdzie zakład dysponuje tanim ciepłem odpadowym, parą technologiczną albo ciepłem sieciowym latem.
Agregaty wody lodowej – typy i warianty
Agregat wody lodowej (chiller)
Agregat wody lodowej to źródło chłodu w układach pośrednich – wytwarza wodę lodową, którą instalacja rozprowadza do odbiorców. Podstawowy podział dotyczy zasady działania:
Sprężarkowe – chłód wytwarza obieg z napędzaną elektrycznie sprężarką; to zdecydowana większość pracujących urządzeń.
Absorpcyjne (absorpcyjne wytwornice chłodu) – chłód powstaje z ciepła: gorąca woda, para technologiczna albo ciepło odpadowe zastępują pracę sprężarki. Mają sens tam, gdzie zakład dysponuje tanim ciepłem, a energia elektryczna jest droga.
Agregaty sprężarkowe
Agregaty sprężarkowe różnią się dalej sposobem chłodzenia skraplacza, czyli tym, dokąd oddają odebrane ciepło:
Chłodzone powietrzem – skraplacz oddaje ciepło wprost do otoczenia; agregat stoi na zewnątrz, nie potrzebuje wieży ani maszynowni. Standard do małych i średnich mocy.
Chłodzone wodą – ciepło ze skraplacza odbiera woda, oddająca je dalej w wieży chłodniczej lub dry coolerze. Wyższa sprawność i większe moce, ale układ wymaga maszynowni oraz nadzoru nad jakością wody obiegowej.
Agregat obniżający koszty
Niezależnie od typu sprężarki agregat może mieć wyposażenie, które bezpośrednio obniża koszty eksploatacji:
falownik – płynna regulacja wydajności zamiast pracy załącz/wyłącz, mniej taktowania;
zintegrowany freecooling – agregat sam przełącza się na chłodzenie powietrzem, gdy temperatura zewnętrzna na to pozwala;
odzysk ciepła – częściowy (podgrzew ciepłej wody użytkowej) albo całkowity, gdy ciepło skraplania zasila ogrzewanie lub proces
Masz projekt?
Wyślij go do nas, a przygotujemy ofertę dopasowaną
do Twoich potrzeb!
Nie masz projektu?
Skontaktuj się z nami – nasi inżynierowie pomogą
Ci stworzyć efektywne i ekonomiczne rozwiązanie!

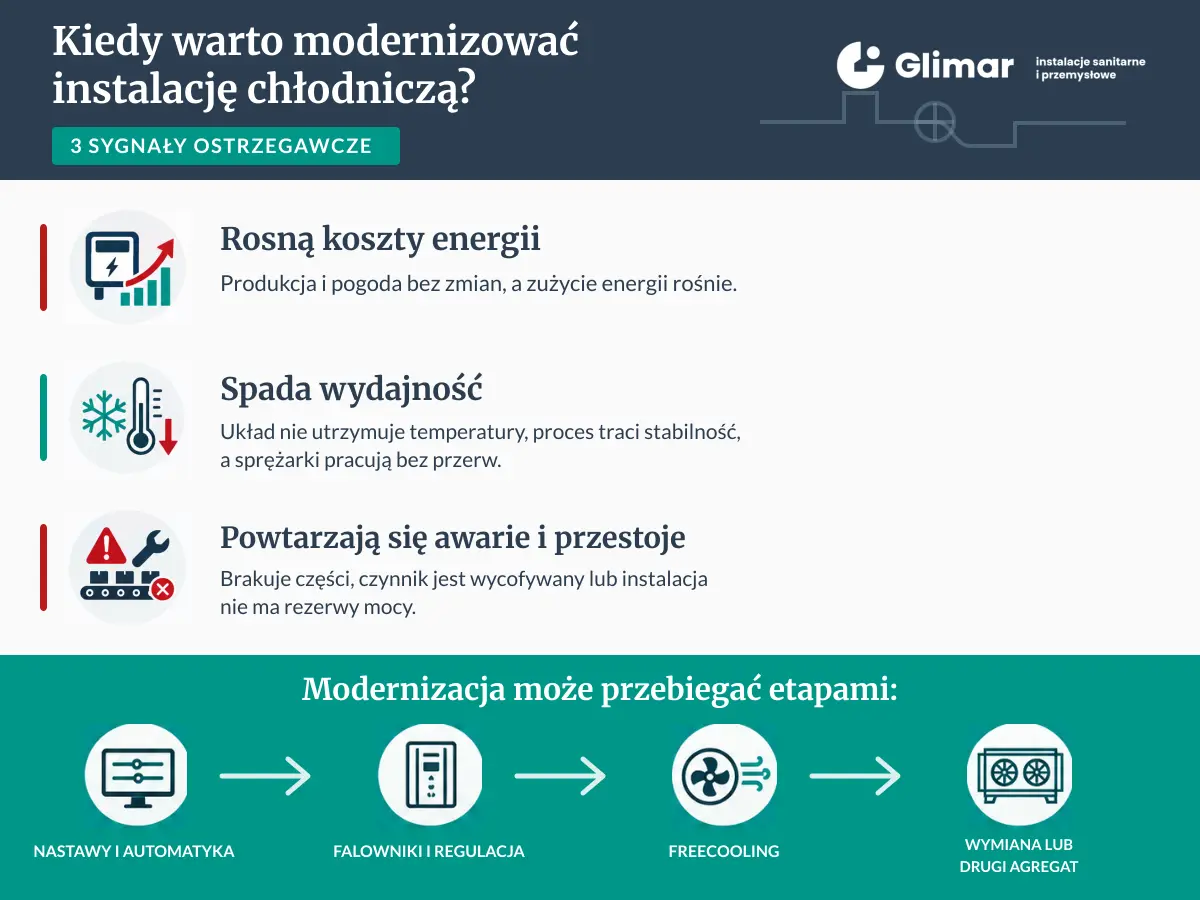

Kiedy warto modernizować instalację chłodniczą?
Modernizację instalacji chłodniczej warto rozważyć, gdy pojawia się któryś z tych sygnałów: koszty energii rosną przy niezmienionej produkcji, układ przestaje utrzymywać zadane parametry albo naprawy zaczynają się powtarzać. Modernizacja nie musi przy tym oznaczać wymiany całego układu – jej zakres sięga od korekty nastaw i automatyki, przez doposażenie w falowniki i freecooling, po wymianę agregatu.
Rosnące koszty energii przy niezmienionej produkcji
Sprawność układu spada z czasem: sprężarki się zużywają, na wymiennikach odkładają się osady, a powolny ubytek czynnika chłodniczego obniża wydajność na długo przed awarią. Jeśli zakład zużywa na chłodzenie więcej energii niż rok i dwa lata wcześniej przy porównywalnej produkcji i pogodzie, układ odbiega od parametrów projektowych.
Drugi składnik rosnących kosztów to serwis: rozporządzenie F-gazowe ogranicza dostępność czynników o wysokim GWP, więc uzupełnianie czynnika w starym układzie jest z roku na rok droższe i trudniejsze. W tej sytuacji modernizację można prowadzić stopniowo – od korekty nastaw, przez regulację ciśnienia skraplania i falowniki pomp, po wymianę źródła chłodu i każdy z tych kroków obniża rachunek niezależnie od pozostałych.
Spadek wydajności instalacji chłodniczej
Objawy widać najpierw latem: woda lodowa nie schodzi do odpowiedniej temperatury, proces traci stabilność w godzinach szczytu, a sprężarki pracują bez przerw. Przyczyny dzielą się na dwie grupy.
Pierwsza to degradacja samego układu – zużyte sprężarki, zabrudzone wymienniki, ubytek czynnika i tę usuwa się serwisem oraz remontem.
Druga to wzrost zapotrzebowania: zakład rozbudował produkcję, a instalacja była liczona na mniejsze obciążenie. Wtedy żaden remont nie pomoże, bo brakuje mocy – potrzebne jest przeliczenie bilansu cieplnego na nowo i jej uzupełnienie, na przykład przez dostawienie drugiego agregatu zamiast wymiany sprawnego. Rozróżnienie tych dwóch przypadków to pierwszy krok każdej rzetelnej modernizacji.
Powtarzające się awarie i przestoje
Pojedyncza awaria to zdarzenie serwisowe, powtarzające się awarie to sygnał wyeksploatowania układu, a koszt każdego zatrzymania liczy się w utraconej produkcji, nie w cenie naprawy. Decyzja „naprawiać czy modernizować” sprowadza się do trzech pytań:
– czy do starej konstrukcji są jeszcze części,
– czy czynnik chłodniczy nie podlega wycofaniu,
– czy układ ma rezerwę mocy na czas napraw.
Kolejne naprawy agregatu pracującego na wycofywanym czynniku to inwestowanie w technologię, którą przepisy i tak eliminują z rynku. Z kolei brak rezerwy oznacza, że każda usterka zatrzymuje cały zakład. Dlatego przy modernizacji przemysłowych instalacji chłodniczych moc dzieli się często na dwa lub więcej urządzeń, żeby awaria jednego z nich nie wstrzymywała produkcji.
Jak wygląda współpraca z wykonawcą instalacji chłodniczych?
Współpracę z Glimarem otwiera analiza potrzeb w zakładzie, a zamyka serwis pracującej instalacji chłodniczej.
Analiza potrzeb i koncepcja
Inżynierowie Glimaru analizują obiekt i proces produkcji: co ma być chłodzone, z jaką mocą i przy jakiej temperaturze, jakie są warunki montażu i dostępna moc przyłącza. Efektem jest koncepcja rozwiązania oceniana nie tylko technicznie, ale i kosztowo.
Projekt i dobór urządzeń
Koncepcja przechodzi w projekt: schemat technologiczny układu, obliczenia hydrauliczne, specyfikacja urządzeń – agregat, pompy, automatyka, a gdy wymaga tego proces, także zbiornik buforowy. Tu rozstrzyga się też, czy w danym zakładzie ma ekonomiczne uzasadnienie odzysk ciepła: ze sprężarek, z procesu technologicznego czy z wtryskarek.
Montaż
Prowadzi go zespół monterów z uprawnieniami na specjalistyczny sprzęt. Gdy inwestycja tego wymaga, w zakres wchodzą prace towarzyszące: zasilanie elektryczne, przygotowanie pomieszczenia lub konstrukcji wsporczych. Harmonogram uzgadnia się ze służbami utrzymania ruchu, żeby montaż nie zatrzymywał produkcji.
Uruchomienie i przekazanie
Przed startem instalacja jest płukana i poddawana próbie szczelności, potem napełniana wodą, a w układach narażonych na zamarzanie roztworem glikolu o zadanym stężeniu i odpowietrzana. Następuje regulacja przepływów w poszczególnych obiegach, ustawienie nastaw sterownika pod rzeczywiste obciążenie i testy. Inwestor otrzymuje dokumentację powykonawczą oraz instruktaż obsługi.
Serwis
Współpraca nie kończy się na uruchomieniu: wsparcie obejmuje przeglądy okresowe – czyszczenie skraplaczy i wymienników, sprawdzenie ciśnień pracy, a także konserwację, naprawy i modernizacje.
Jeśli planujesz budowę instalacji chłodniczej w swoim zakładzie, pierwszym krokiem jest rozmowa z inżynierem. Napisz do nas.
Jeśli planujesz modernizację instalacji chłodniczej w swoim zakładzie, zacznij od rozmowy z inżynierem. Zadzwoń do nas.
Instalacje chłodnicze – realizacje na Śląsku i w okolicach
Glimar – firma z Gliwic, projektuje, montuje i serwisuje instalacje chłodnicze w zakładach produkcyjnych i obiektach na Śląsku i w jego okolicach, a większe inwestycje realizuje w całym kraju.
Instalacja chłodu JSW Katowice
Instalacja chłodzenia Szpitala w Kluczborku
Klimatyzacja i wentylacja w firmie FLUOR SA
Instalacje chłodnicze bez strat – najważniejsze wnioski
Przed stratami w instalacjach chłodniczych chroni właściwa kolejność prac – dokładnie taka, jaką Glimar stosuje w każdej realizacji: najpierw bilans cieplny i poznanie warunków pracy zakładu, potem wybór technologii i zwymiarowanie mocy, na końcu montaż, uruchomienie z regulacją pod rzeczywiste obciążenie i serwis utrzymujący sprawność przez kolejne lata.
W układzie, który już pracuje, o potrzebie modernizacji mówią trzy sygnały: rosnące rachunki przy niezmienionej produkcji, niedotrzymywane parametry i powtarzające się awarie. Jeśli któryś z nich dotyczy Twojego zakładu, inżynierowie Glimaru sprawdzą, gdzie w Twojej instalacji chłodniczej powstają straty i jak je usunąć.
Sprawdź systemy chłodzenia i niektóre realizacje firmy Glimar na całym Śląsku
Najczęściej zadawane pytania o instalacje chłodnicze
Ile kosztuje instalacja chłodnicza dla zakładu produkcyjnego?
Czy zamiast wymiany agregatu wystarczy modernizacja?
Czy montaż instalacji chłodniczej wymaga zatrzymania produkcji?
Agregat chłodzony powietrzem czy wodą – który wybrać?
Czy freecooling opłaca się w polskim klimacie?
Po czym poznać, że agregat chłodniczy jest przewymiarowany?
Czy instalację chłodniczą można później rozbudować o nowe odbiory?
Czy agregat na wycofywanym czynniku chłodniczym trzeba wymienić?
Jak często serwisować przemysłowe instalacje chłodnicze?
Przemysłowe instalacje chłodnicze wymagają przeglądu co najmniej przed sezonem letnim, gdy układ czeka największe obciążenie: czyszczenia skraplaczy i wymienników, sprawdzenia ciśnień pracy, a w układach z glikolem kontroli jego stężenia. Niezależnie od tego dla urządzeń o większym napełnieniu czynnikiem rozporządzenie F-gazowe narzuca regularne kontrole szczelności, z częstotliwością zależną od ilości czynnika w przeliczeniu na ekwiwalent CO₂. Zaniedbany serwis nie zatrzymuje układu od razu – najpierw przez wiele miesięcy podnosi rachunki.
